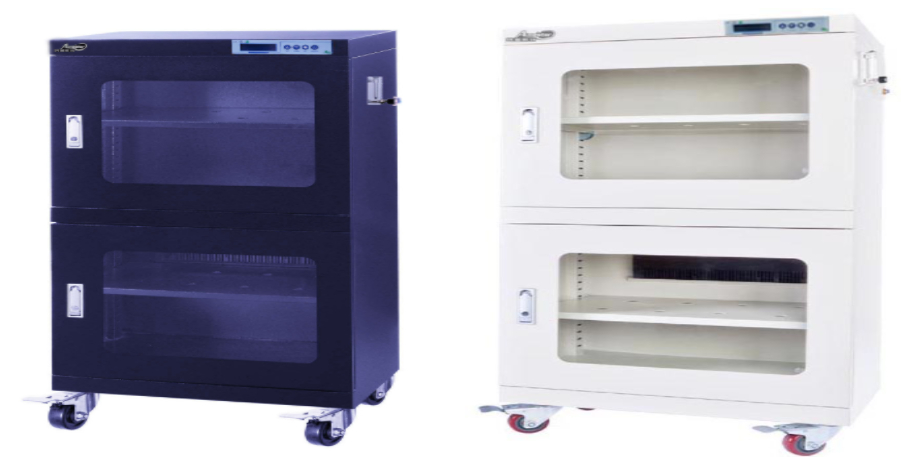

电子除湿氮气柜
2023-12-091695 次
一 、概述
1.1用途 | 电子除湿氮气柜的作用是提供常温低湿低氧等密闭存储空间，具备防潮、干燥、防氧化并满足相关存储产品的要求，符合国际IPC/JEDECJ-STD-033B标准，更好的长时间保存。适用于各类加工组装、MSD封装、SMT半导体、晶圆芯片、电工、电子产品、化学医药、科研院校、实验室、兵器工业、核工业、航空航天等存储。 |
1.2系统 | N2保存柜含箱体、温湿度显示控制系统、自制氮系统、除湿模组、自动补充氮气、控制器校准提醒、安全保护装置等。也可根据实际需要选配记忆温控排湿、数据存储、双传感器控制系统。 |
1.3特点 | Amester掌握核心技术，工程师具有多年研发经验积累，控制系统为自有开发。智能控制系统利用良好的环境模式技术进行设计和制造，双湿度传感器，专利产品。采用节能调节技术，相比普通N2柜可节省100%的氮气用量，密封性好、易维护，箱体美观；具有操作简便、控制系统自动化程度高、系统运行稳定、无故障运行时间长等优点。 |
1.4简介
| 本企业立志于各类产品的防潮干燥、防氧化存储、智能烘烤、环境温湿度测试等。主要产品包括防潮箱、干燥柜、恒温恒湿箱、控温控湿柜、低温存储柜、恒温存储柜、可程式恒温恒湿试验箱、干燥存储箱、防氧化存储柜、智能烘箱、洁净烤箱、无氧烘箱、真空烘箱、真空干燥脱泡箱等多功能智能化设备；在长达多年的时间内，服务于国内外各大知名企业、高校、质检机构并得到用户的肯定与好评。 我们坚定信念，唯有坚持把好品质关才能赢得未来，核心部件我们选用一线品牌，严把供货渠道，将生产管理做到极致，坚持用品质去赢得市场服务全球用户。 |
1.5各类满足标准 | IPC/JEDECJ-STD-033B湿敏存储标准 |
1.6型号概述 | 型号：AMST-540N 其他型号可选：AMST-100N,AMST-160N，AMST-240N，AMST-320N,AMST-450N,AMST-540N,AMST-730N,AMST-900N,AMST-1400N-4,AMST-1400N-6 |
1.7使用条件建议 | 环境温度：0℃～40℃ 周围不应有强烈气流、高浓度粉尘、腐蚀性气体等。 电压AC 220V±10%；频率：50Hz±5%； 满足设备装机容量要求 |
二、设备技术指标
项目 | 内容 |
2.1工作室容 | 596mm×670mm×1300mm (W宽×D深×H高） |
2.2外形尺寸 | 600mm×700mm×1480mm (W宽×D深×H高） |
2.3湿度控制范围 | 1～60%RH （定点可调） |
2.4湿度显示精度 | ±3.0%RH |
2.5温度显示范围 | -9℃～99.9℃ |
2.6温度显示精度 | ±1.0℃ |
2.7湿度显示范围 | 1～99.9%RH |
2.8湿度灵敏度 | 0.1%RH |
2.9温度灵敏度 | 0.1℃ |
2.10平均功率 | 约12W |
2.11电源 | 220V±10%V；50Hz； |
2.12电源线 | 1.8米 |
三、箱体结构系统
项目 | 内容 |
3.1结构方式 | 箱体用防静电烤漆钢板或不锈钢材质，内加隔板拼装。门正面为钢化玻璃视窗，门上安装加压平面暗锁，内部设有活动存储隔板，底部装有一体万向移动静电脚轮。上面为温湿度显示控制装置，后部为除湿模组系统。 |
3.2材料构成 | 采用宝钢钢板经防锈处理后外加防静电双面烤漆，高强度柜身,重叠式结构设计,密封性能佳。静电阻值在105~109欧姆，耐腐蚀性强，避免低湿产生静电更好保护产品。 |
3.3结构强度 | 设备整体承重能力≥240Kg（均匀负载）。 |
3.4大门 | 1）上下开门，工作室大门为前面左开吸附门。 2）门框四周为磁性吸附式密封条，确保箱内密封。 |
3.5层板 | 活动式层板,可随意调节每块层板之间的高度。 |
3.6底部结构 | 安装360˚旋转万向静电脚轮，正面两组脚轮带刹车功能。 |
3.7照明灯 | 箱内设LED节能照明灯，由上部中控开关控制，方便夜间或光线暗处操作取放物品（选配）。 |
四、智能充氮
项目 | 内容 |
4.1 自动充氮 | 自动程控感应系统,柜内实时数据传输到屏幕上,当氮气柜内数值达到设定值时,系统自动切断氮气供应,当超过设定值上限时系统会自动打开氮气供应。均衡点式供气分布均匀，提高防护. |
4.2 压力控制 | 配置减压装置,带压力显示及压力控制，实时数据呈现。对进入N2柜内气体压力流量进行调节，平衡柜内外微压差保持柜内正压状态，提高产品的防氧化性. |
4.3 电磁开关 | 电磁阀采用日本原装进口品牌SMC，24V安全低电压设计，控制精确不发热，超长寿命，运行稳定. |
五、控制系统
项目 | 内容 |
5.1温湿度传感器 | 美国原装品牌honeywell霍尼韦尔 |
5.2智能控制仪 | 1.触摸式面板操控，光感信号传控模式 2.一键开机，自动程式运行，无需人为干预 3.多功能一体屏：电源开关指示、功能参数修改、上下键调节、温湿度显示、双传感器控制、主机各工作状态提示（阀门开关指示/排湿显示/除湿显示/补湿显示）、数据存储、超标异常显示、报警提示、显示值校准、年度校准提醒等全部显示在屏幕上，人性化的设计，真正做到全自动运行、各功能显示，自有知识产权，专利号ZL 2021 2 0175510.8）。 |
六、控制系统
6.1自制氮原理 | 无需外接氮气,实现100%节约氮气.氮气纯度：95％-99.9％,出气压力：0.01-0.3Mpa,氮气流量5L~15L/Min,氮气出口露点≤（-60℃）,紧凑设计,安全性能高.无邻苯二甲酸酯,无有机蒸制氮机变压吸附制氮（简称PSA制氮）,是一种先进的气体分离技术,以优质的碳分子筛（CMS）为吸附剂,采用常温下变压吸附原理（PSA）分离空气制取高纯度的氮气. 氧、氮两种气体在分子筛表面上的扩散速率不同，直径较小的气体分子（O2）扩散速率较快，较多的进入碳分子筛微孔，直径较大的分子N2扩散速率较慢，进入碳分子筛微孔较少.利用碳分子筛对氮和氧的这种选择吸附性差异，当压缩空气通过碳分子筛吸附塔时，氧在吸附相富集，氮在气体相富集，可使氧氮分离，在PSA条件下连续制取氮气.自制氮气装置,具有分离过程无相变.氮气压力损失小,能耗低,操作简单,无运动部件等特点.可连续稳定地工作,可根据需要调节氮气流量.温湿度显示控制器有操作界面,可选配软件记录端口对数据进行处理存储.设备性能稳定,使用寿命长（自制氮选配）。 |
七、保护系统
项目 | 内容 |
7.1控制器 | 1）5V安全电压 2）电控板超压防护 3）超时校准提醒 |
7.2控湿系统 | 1）超标报警，达标自动解除 2）电热过电流保护 |
7.3电源系统 | 1）电源保险防护 2）电热过电流保护 |
7.4其他 | 1) 外壳接地保护 |
