一 、概述
1.1用途 | 超低湿快速降湿防潮箱的作用是提供恒温除湿、常温低湿以及超低湿等存储空间,具备防潮、干燥、防氧化并满足相关存储产品的要求,符合国际IPC/JEDECJ-STD-033B标准,适合长时间保存。适用于各类加工组装、MSD封装、SMT半导体、电工、电子产品、化学医药、科研院校、实验室、档案博物馆、兵器工业、核工业、航空航天等存储。 |
1.2系统 | 温湿度显示存储箱含箱体、温湿度显示控制系统、除湿系统、恒湿系统、记忆温控排湿、数据存储、控制器校准提醒、双传感器控制系统、安全保护装置等。 |
1.3特点 | Amester掌握核心技术,取得多项专利证书,提供技术支持工程师具有多年研发经验积累,控制系统为自有开发。智能控制系统利用高标准的环境模式技术进行设计和制造,双传感器控制技术。采用能量调节技术、节能设计、密封性好、高强度、易维护,符合国际审美观的标准化整体式结构箱体;具有操作简便、控制系统自动化程度高、系统运行稳定、无故障运行时间长等优点。 |
1.4简介 | 本企业立志于各类产品的防潮干燥柜、防氧化存储、智能烘烤、环境温湿度测试等。主要产品包括防潮箱、干燥柜、恒温恒湿箱、控温控湿柜、低温存储柜、恒温存储柜、可程式恒温恒湿试验箱、干燥存储箱、防氧化存储柜、智能烘箱、洁净烤箱、无氧烘箱、真空烘箱、真空干燥脱泡箱等多功能智能化设备;在长达多年的时间内,服务于国内外各大知名企业、高校、质检机构并得到用户的肯定与好评。 我们坚定信念,唯有坚持把好品质关才能赢得未来,核心部件我们选用知名品牌,严把供货渠道,将生产管理做到智能化,坚持用品质去赢得市场服务用户。 |
1.5各类满足标准 | IPC/JEDECJ-STD-033B湿敏存储标准 |
1.6型号概述 | 型号:AMST-1400C-6 其他型号可选:AMST-100,AMST-160,AMST-240,AMST-320,AMST-450,AMST-540,AMST-730,AMST-870,AMST-1400-4,AMST-1400-6 |
1.7使用条件建议 | 环境温度:0℃~40℃/ 周围不应有强烈气流、高浓度粉尘、腐蚀性气体等。 电压AC 220V±10%;频率:50Hz±5%; 满足设备装机容量要求 |
二、设备技术指标
项目 | 内容 |
2.1工作室容 | 1196mm×670mm×1700mm (W宽×D深×H高) |
2.2外形尺寸 | 1200mm×700mm×1880mm (W宽×D深×H高) |
2.3湿度控制范围 | A级:20~60%RH/B级:10~20%RH/C级:1~10%RH |
2.4湿度显示精度 | ±3.0%RH |
2.5温度显示范围 | -9℃~99.9℃ |
2.6温度显示精度 | ±1.0℃ |
2.7湿度显示范围 | 1~99.9%RH |
2.8湿度灵敏度 | 0.1%RH |
2.9温度灵敏度 | 0.1℃ |
2.10平均功率 | 约15W |
2.11最大功率 | 约380W |
2.12电源 | 220V±10%V;50Hz; |
2.13电源线 | 1.8米 |
三、箱体结构系统
项目 | 内容 |

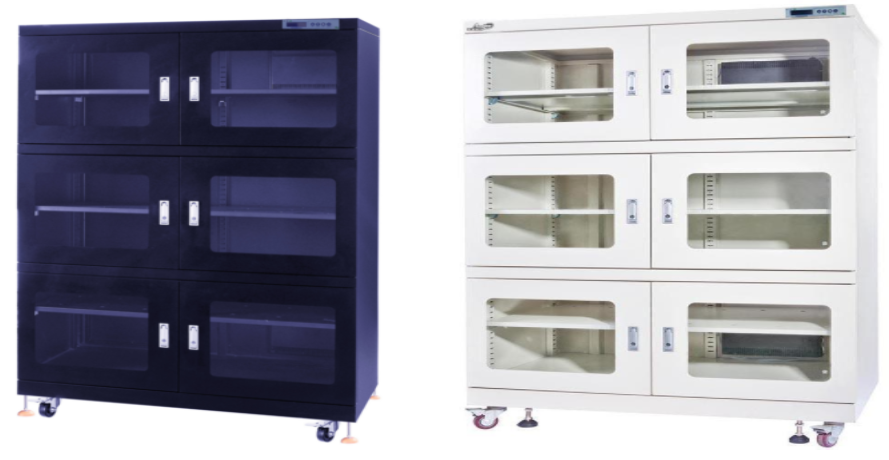

3.1结构方式 | 箱体用防静电烤漆钢板,内加隔板拼装。门正面为钢化玻璃视窗,门上安装加压平面暗锁,内部设有活动存储隔板,底部装有一体万向移动静电脚轮。上面为温湿度显示控制装置,后部为除湿模组系统。 |
3.2材料构成 | 采用宝钢钢板经防锈处理后外加防静电双面烤漆,高强度柜身,重叠式结构设计,密封性能佳。静电阻值在105~109欧姆,耐腐蚀性强,避免低湿产生静电更好保护产品。 |
3.3结构强度 | 设备整体承重能力≥650Kg(均匀负载)。 |
3.4大门 | 1) 工作室大门为前面左开吸附门。 2)门框四周为磁性吸附式密封条,确保箱内密封。 |
3.5层板 | 活动式层板,可随意调节每块层板之间的高度。 |
3.6底部结构 | 安装360˚旋转万向静电脚轮,正面两组脚轮带刹车功能。 |
3.7照明灯 | 箱内设LED节能照明灯,由上部中控开关控制,方便夜间或光线暗处操作取放物品(选配)。 |
四、循环系统
项目 | 内容 |
4.1 原理方式 | 选用进口品牌DC轴流马达风机,循环平衡式控制,强压水平方式循环吸气模式,由循环马达运转带动扇叶将产品湿气及箱内湿气迅速送至除湿模组内,经过滤芯后将湿气除去,以达到快速除湿的目的并保证箱内的湿度均匀性。 |
4.2 产品材质 | 采用ABS树脂环保材料,全铜线圈,100%铜线包裹,铜线采用12小时安全绝缘漆浸泡,内置30片纯矽铜片。高强度高韧性加厚扇叶,一次注塑成型,轻度高,不易变形断裂。 |
4.3 运行轴流 | 采用高精度进口双滚珠轴承,运行同心,发热低,低震动,高转速,运行稳定,连续使用6万小时以上。 |
4.4安全电压 | 采用24V安全低电压设计,超长寿命,运行稳定。 |
五、控制系统
项目 | 内容 |
5.1温湿度传感器 | 美国进口品牌honeywell霍尼韦尔 |
5.2智能控制仪 | 1.触摸式面板操控,光感信号传控模式 2.一键开机,自动程式运行,无需人为干预 3.多功能一体屏:电源开关指示、功能参数修改、上下键调节、温湿度显示、双传感器控制、主机各工作状态提示(阀门开关指示/排湿显示/除湿显示/补湿显示)、数据存储、超标异常显示、报警提示、显示值校准、年度校准提醒等全部显示在屏幕上,人性化的设计,真正做到全自动运行、各功能显示。 |
六、除湿系统
项目 | 内容 |
6.1除湿模组
| 智能双控湿主机,启动后全自动程式运行,无需人为干预。主机内为新型除湿滤芯,利用航空技术记忆使合金调控阀门排湿,拥有智能化微电脑程控系统除湿。双控湿除湿恒湿技术,自动判断箱体内湿度来决定工作时间,在预设时间内湿度会降下自动启动循环模式。主机外壳采用高温阻燃材料,耐高温可达300度,安全性高。断电具有吸湿防护功能,仍可运用断电式物理吸湿补位功能继续除湿,重新吸湿状态下24小时内湿度上升不超过10%。主机排湿静音运行,超低能耗环保设计。 *除湿主机整个运行模式、阀门开关时间、排湿时间、吸湿时间、补湿时间、上下限设定值均可通过控制器后台操控调节(自有知识产权,专利号ZL 2021 2 0175510.8)。 |
6.2快速降湿 | 专用除湿主机加PTC循环快速排湿模组,除湿速度至少提升一倍以上。主机内核心材质为新型滤芯,双控湿系统的出现避免因传统物理吸湿和时间排湿的单一控制而造成降湿缓慢,马达扇叶将湿气送到达主机经除湿模组后实时快速过滤,对存储湿敏组件要求较高的产品或开关门频繁的作业起到至关重要的双重保护,将彻底改变未来的高存储标准。控制系统可长年每天24小时不间断运行,且有临时断电除湿防护,产品的稳定性与专业性得到用户的满意与信赖。 |
七、保护系统
项目 | 内容 |
7.1控制器 | 1)5V安全电压 2)电控板超压防护 3)超时校准提醒 |
7.2除湿系统 | 1)超标报警,达标自动解除 2)电热过电流保护 |
7.3电源系统 | 1)电源保险防护 2)电热过电流保护 |
7.4其他 | 1) 外壳接地保护 |
